Les lisses sont l’un des principaux éléments de la structure de base des rayonnages métalliques dans un entrepôt. Elles conforment l’élément horizontal des rayonnages et sont chargées de supporter directement le poids de l’unité de charge stockée, de là sa grande importance.
Le choix du type de lisse adéquat pour le rayonnage industriel dans un projet de stockage sera fondamental dans le fonctionnement correct de l’entrepôt et est un point critique lors de la conception et le calcul de la solution de stockage.
Nous allons approfondir les caractéristiques des lisses, les différents types existants et les différences qu’elles présentent.
Caractéristiques et fonctions de la lisse dans un rayonnage
La lisse du rayonnage est fixée sur les échelles contiguës à l’aide des connecteurs dont elle dispose à ses extrémités et qui sont conçus pour s’emboîter parfaitement dans les perforations du montant d’AR Racking.
L’assemblage avec les échelles au moyen des connecteurs permet de former la structure principale du rayonnage, et crée une solution robuste et sûre.
La fonction principale de la lisse dans l’ensemble du rayonnage est donc de le rigidifier et de supporter la charge stockée d’une façon correcte, en assurant sa stabilité et en facilitant le processus de chargement et de déchargement pour des opérations en entrepôt efficientes.
Pour que la lisse puisse remplir sa fonction de support de façon appropriée, outre une fabrication sans défauts, il faut bien choisir le type de lisse en fonction de sa capacité de charge, sa robustesse, sa finition extérieure ou sa conception.
La lisse, un élément dans une structure complexe
La lisse est l’un des éléments structurels du rayonnage industriel, elle conforme un élément parmi d’autres d’une structure complexeconçue avec soin en vue d’optimiser au maximum l’efficience dans le stockage des produits d’une entreprise.
La lisse est un élément clé l’échelle, qui suppose l’élément vertical principal et se trouve incorporée dans une structure de base formée par 2 montants assemblés par des horizontales et des diagonales métalliques, des bases de montant et des éléments de fixation.
La goupille de sécurité est une petite pièce située dans l’orifice du montant où elle accroche le connecteur de la lisse et pour empêcher toute sortie accidentelle. Il s’agit là d’un élément de sécurité très simple et très rapide à monter.
De plus, en fonction des caractéristiques des rayonnages sur les lisses, on pourra y raccorder des étagères, des panneaux ou des plateaux métalliques ou en bois pour le support des unités de charge spéciales, ou encore des traverses perpendiculaires aux lisses.
Comme complément de sécurité, la structure du rayonnage peut être accompagnée de protecteurs d’échelle ou de montant, de filets de protection ou d’une signalétique spécifique.
Types de lisses en fonction de leur finition extérieure
L’une des façons de catégoriser les différents types de lisses est en fonction du type de finition extérieure qu’elles présentent, les plus habituelles étant une finition peinte (il existe différents types de peintures) et galvanisée.

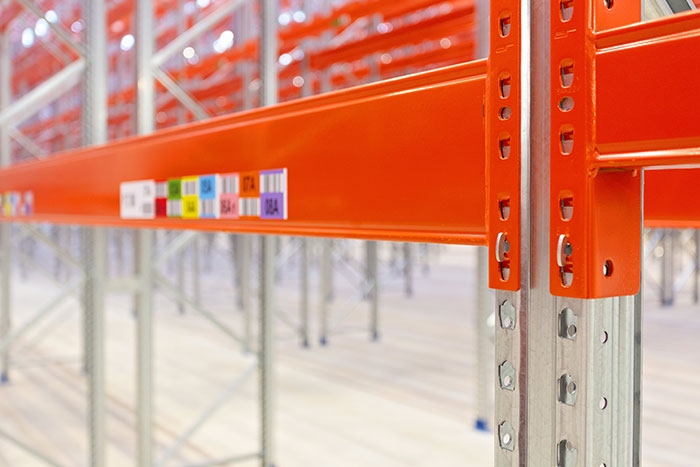

Lisses avec finition peinte
Les lisses avec finition peinte sont depuis toujours les plus habituelles dans le secteur, généralement d’une couleur orange clairement identifiable.
Dans le cas des lisses AR Racking avec une finition en peinture, le process est effectué de façon automatisée et on applique un traitement avec un produit nanotechnologique de composés de céramique synthétique et un lavage avec une eau 100% osmosée.
Ce traitement préalable permet d’éviter les impuretés sur les lisses et qui sont susceptibles d’entrainer la corrosion de la pièce. Une fois ce traitement effectué, la peinture est appliquée dans une cabine automatisée, avec une pulvérisation d’époxy polyester puis un traitement de compactage au four.

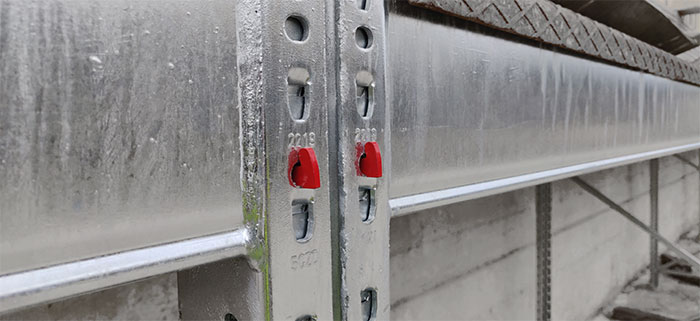

Lisses galvanisées à chaud
Ce type de lisse a une finition extérieure galvanisée à chaud et c’est donc la pièce complète qui a été soumise à un bain de zinc. Ce bain de zinc augmente considérablement la protection face à la corrosion.
C’est une lisse idéale pour les entrepôts extérieurs ou les environnements avec des conditions agressives tels que les entrepôts de produits chimiques ou les environnements salins. Leur adéquation sera définie au cours de la phase d’études et d’analyses du projet, et on choisira dans la vaste gamme en fonction de la longueur et de la résistance.
Types de lisse selon la capacité de charge
On peut également différencier les types de lisse en fonction de la capacité de charge. En fonction de la conception et de l’épaisseur de la lisse, la capacité de charge sera plis ou moins importante. Il existe 2 types différenciés de lisse.
Lisses double C
Les lisses double C sont appelées ainsi car elles sont formées par 2 profilés métalliques en forme de C assemblés entre eux à l’aide d’un process de soudure. Ces lisses à tube rectangulaire, comme elles sont formées par 2 profilés, dotent la pièce d’une grande résistance et d’une grande capacité de charge, quoiqu’elles puissent ne pas être l’option la plus efficiente pour les solutions de stockage de charges moyennes ou légères.
Grâce à la vaste gamme de longueurs, de largeurs et résistances, ce type de lisses peut s’adapter à toute sorte d’unité de charge.

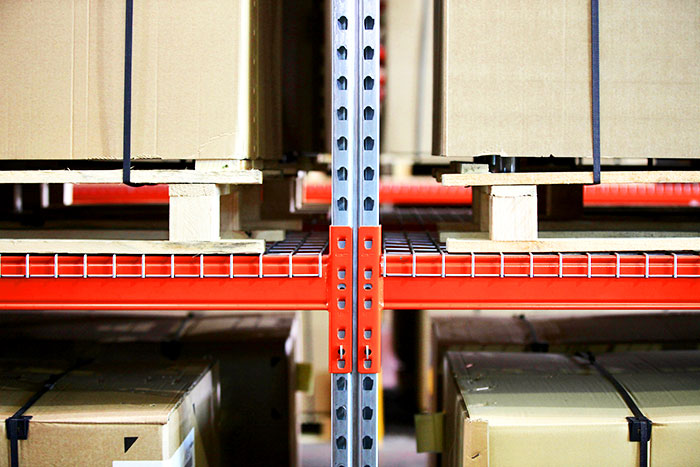

Lisses Tube
Les lisses tube sont formés par un seul profilé complet en forme de tube, au lieu de 2 profilés assemblés entre eux. Il s’agit d’une lisse plus efficiente en ce qui concerne l’utilisation de la matière première, elle est également conçue a priori pour stocker des charges moins lourdes que les lisses double C.
C’est un type de lisse qui peut être utilisé aussi bien pour les rayonnages de charges palettisées que pour charges manuelles ou de picking.

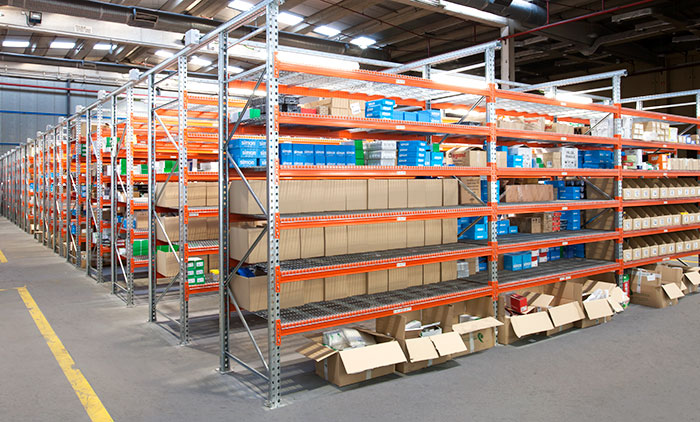

Lisses Z
En plus des 2 modèles précédents, il existe un autre type de lisses, ce sont les Lisses Z. Celles-ci sont conformées par un profilé en forme de Z, et sont conçues spécialement pour encaisser de façon simple les panneaux métalliques ou en bois qui permettent le stockage de caisses ou de marchandises manuelles.
De cette façon, ce type de lisse est conçu spécialement pour les rayonnages de picking et sa capacité de charge sera inférieure.
Il existe également une version de la lisse Z sans la languette supérieure, car cette languette a pour fonction principale d’exercer de butoir du support en bois.
Lisses C simples
Comme alternative possible à ces types de lisse précédents, il existe les lisses d’un seul C, ou lisses C simples. Ces lisses s’utilisent généralement pour des longueurs courtes et elles ont l’avantage principal que, comme elles ne sont pas creuses, il est possible de les utiliser pour fixer différents accessoires, chose qui serait impossible avec une lisse tube ou une double C.
Lisses à poutre continue
Pour la construction des complexes entrepôts autoportants, on utilise parfois un type de lisse très différent des modèles conventionnels mentionnés précédemment, il s’agit des lisses à poutre continue.
Ces lisses n’ont pas de connecteurs mais des poutres de grande longueur qui couvrent plusieurs travées de la structure. Leur grande longueur et leurs multiples points d’appui leur confèrent un comportement plus efficient, mais elles ne s’utilisent que pour des cas très concrets, tels que les entrepôts autoportants car il s’agit d’un système qui n’est ni flexible ni adaptable aux autres niveaux.
Si vous souhaitez savoir quelle lisse est la plus adaptée à la solution de stockage que vous allez installer dans l’entrepôt ou dans le centre de distribution de votre entreprise, vous pouvez contacter notre équipe qui vous conseillera dans votre choix.
